Studiu de caz
- 22,6 × 13,8 mîntre axe
- 6,5 mînălțime
- 2,1 tgrinzi, 217 piese
- EN 17879calcul static, cu EN 1990, 1991, 1999
Provocarea
Un cadru autoportant pentru o sală imersivă, în atriumul vitrat al unei clădiri cu mai multe etaje: sprijinit doar pe pardoseală, fără lest, cu acoperișul metalic chiar deasupra.
Ce am făcut
Proiectarea și documentația de montaj: modelul 3D, calculul static, listele de piese și un caiet de montaj de 11 planșe A2, cu planul de trasare pe pardoseală, apoi coordonarea pe șantier și managementul de proiect.
Rezultatul

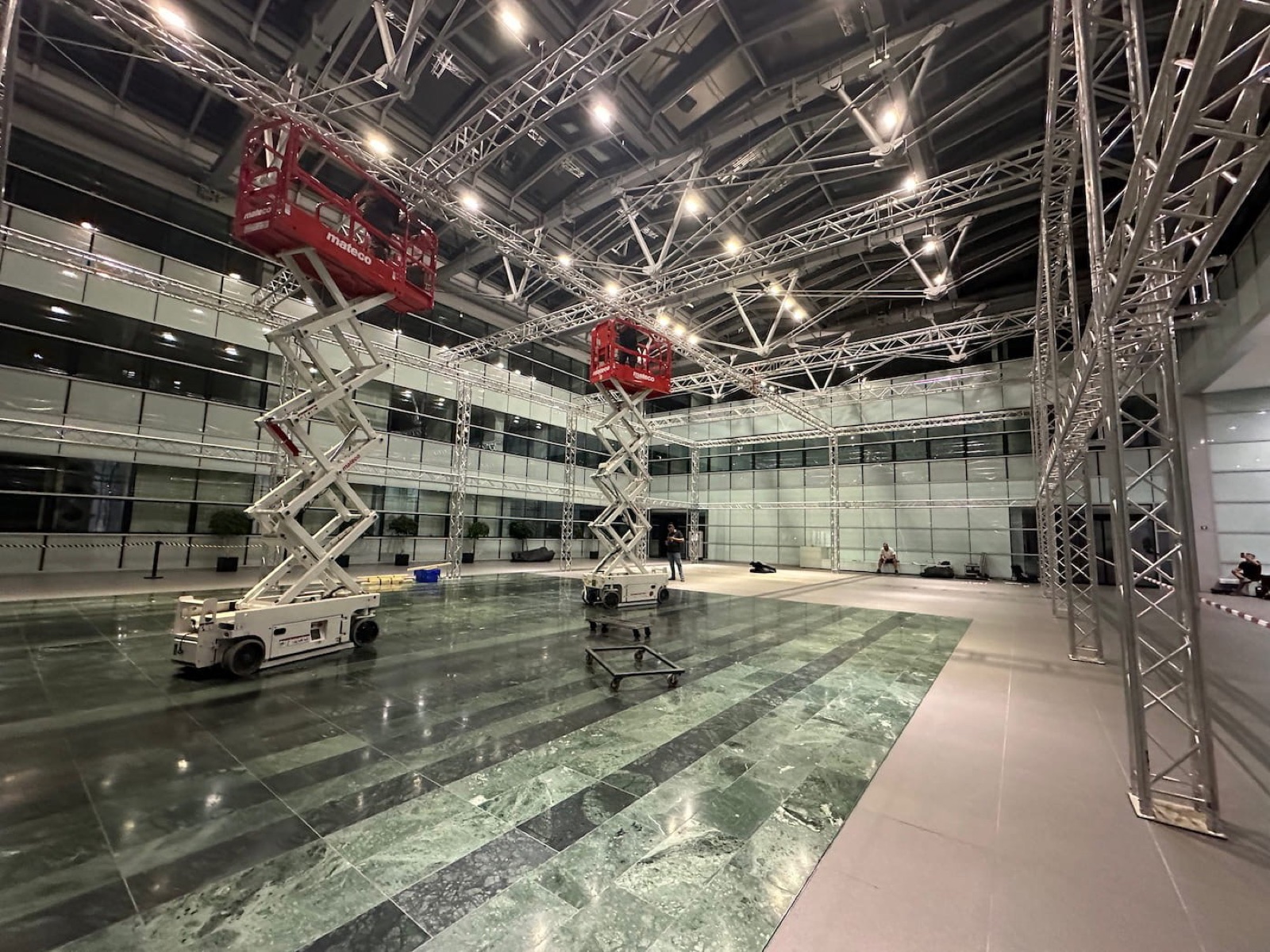

Structura a fost montată în atrium. Calculul a arătat că este suficientă fără lest suplimentar și fără risc de răsturnare.
3D / AR
Model 3D
Rotiți, măriți, explorați. Pe telefon îl puteți așeza în AR, la mărime reală.
