Studiu de caz
- Ø 50 minel de grinzi
- 24,4 mturnul central; 4 × 18,2 m pe perimetru
- 20puncte de ridicare
- 58 tlest
Provocarea

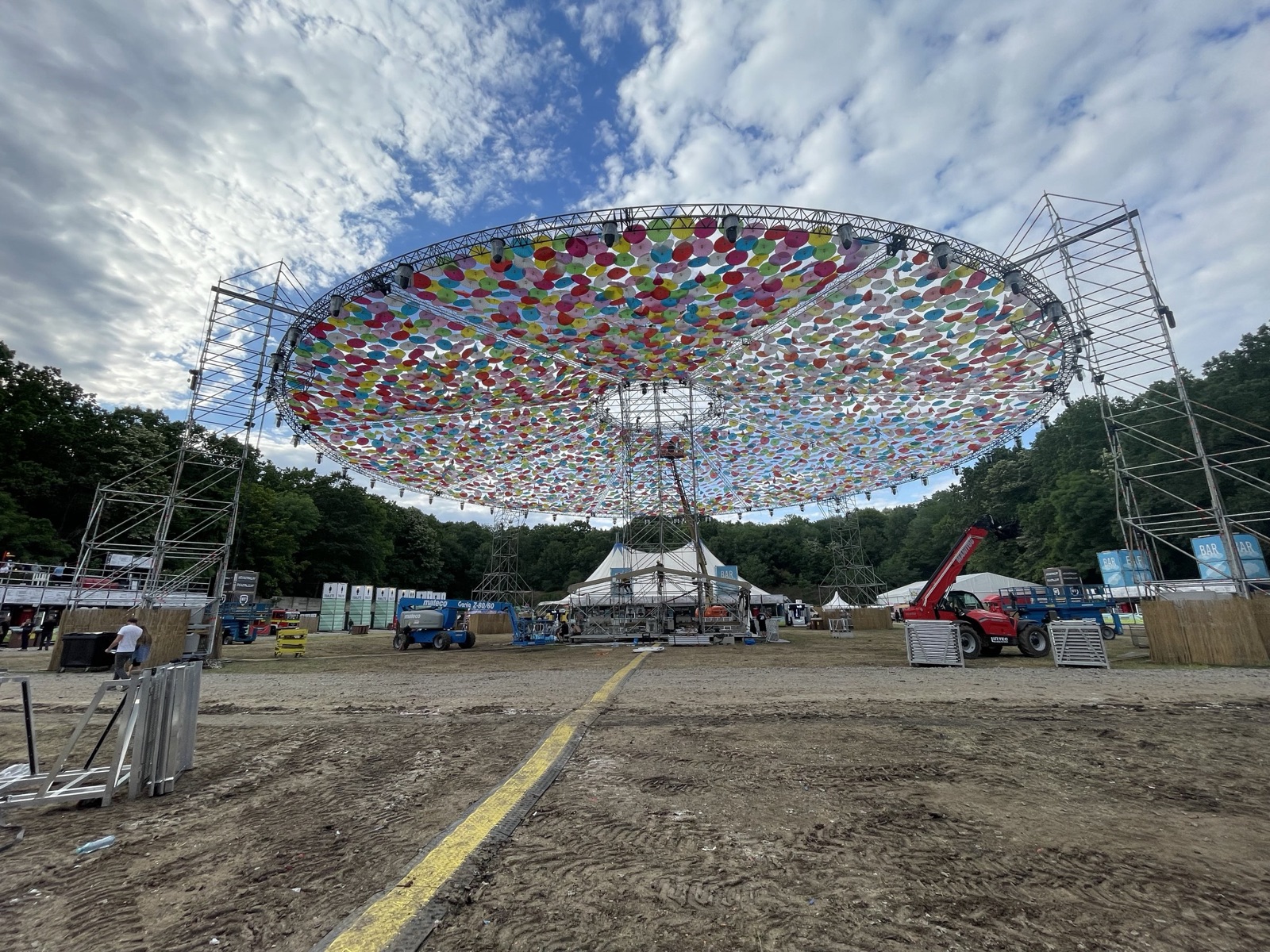

Un inel de grinzi din aluminiu cu diametrul de 50 m, din 3 inele și 8 spițe, care purta decorul «umbrelă» și 64 de corpuri de iluminat (1,4 t). A fost asamblat la sol și ridicat în 20 de puncte pe un turn central și 4 turnuri perimetrale din schelă, sensibile la vânt.
Ce am făcut
Proiectul scenei și al umbrelei (planuri, model 3D, planuri de montaj, liste de materiale), planul de rigging și de ridicare, verificarea structurală independentă, turnurile, inelul, spițele și 16 plăci de articulație făcute la comandă, cu supervizor de rigging și echipe de schelari.
Rezultatul
Verificarea structurală, conform SR EN 1990, EN 1993 și EN 1999, a confirmat configurația celor 4 + 1 turnuri, cu lest din dale de beton. Montaj 19-29 iunie, demontaj 5-8 iulie 2023.
3D / AR
Model 3D
Rotiți, măriți, explorați. Pe telefon îl puteți așeza în AR, la mărime reală.
